설치 및 시운전 요령

	모터 팬카바 쪽에서 팬을 가볍게 돌려서 걸림 없이 원활히 회전하는지 점검합니다.
	배관 결합부 상태 확인합니다.
	배관 밸브 모두 열려 있는지 확인하고 잠겨있는 경우 완전히 개방합니다.
	입력 전압 확인 후 결선상태가 입력 전압에 맞게 결선 되었는지 확인합니다.
	절연 테이프 등으로 절연이 필요한 부분은 반드시 절연 처리를 합니다.
	회전 방향을 확인하시고 반대 회전시 전원선 3선중 2선을 바꾸어 회전을 맞추어 줍니다. (화살표 또는 뒤에서 볼때 시계방향)

	운전시 소음, 진동 발생 정도를 확인하시고 이상 발생시 응급조치요령을 참고하여 원인 제거후 운전 합니다.
	운전중 부하전류 와 배관 압력를 주기적으로 점검하시여 명판 권고치를 넘지 않게 관리 하시고 표시치 이내라도 블로워 온도가 90℃를 넘을 경우 베어링 및 모터 손상이 있을 수 있어 열발생을 줄여 주는 공기배출 등의 조치를 취하여 줍니다.

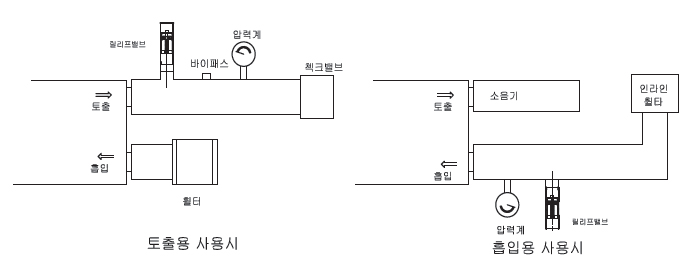

토출사용시 이물질 유입 방지를 위하여 반드시 블로워 흡입구에 필터를 연결합니다.

	토출구 이후의 배관은 토출구의 구경보다 한 단계 큰 구경의 배관을 사용하여 압력 손실요인을 완화하여야 합니다. 부득이 작은 구경의 배관재를 사용할 경우에는 마찰에 의한 압력 손실 부분을 고려하시기 바랍니다.
	주 배관과 토출구 연결시 무리한 힘을 가하면 토출구와 본체 연결부가 파손되어 공기 누출의 가능성이 있습니다. 배관 연결시 연결 고무관 (FLEXIBLE HOSE)을 사용하면 예방이 가능합니다.
	체크밸브 설치시 방향 확인 바랍니다.
	소음기를 추가 설치할 경우에는 소음효과 향상을 위하여 흡입구, 토출구에 직접 설치하여 주시기 바랍니다.
	배관재 내부의 이물질을 배관 전에 확인하고 제거 바랍니다.

6가닥		9 가닥 (2Y/1Y)		9 가닥 (2Δ/1Δ)		12 가닥
저전압	고전압	저전압	고전압	저전압	고전압	저전압	중전압	고전압
220V	380~440V	220V	440V	220V	440V	220V	380V	440V
R S T \| \| \| 1 2 3 \| \| \| 6 4 5	R S T \| \| \| 1 2 3 6-4-5	R S T \| \| \| 1 2 3 \| \| \| 7 8 9 4-5-6	R S T \| \| \| 1 2 3 4 5 6 \| \| \| 7 8 9	R S T \| \| \| 1 2 3 \| \| \| 6 4 5 \| \| \| 7 8 9	R S T \| \| \| 1 2 3 4 5 6 \| \| \| 7 8 9	R S T \| \| \| 1 2 3 \| \| \| 6 4 5 \| \| \| 7 8 9 \| \| \| 12 10 11	R S T \| \| \| 1 2 3 \| \| \| 7 8 9 4 5 6 \| \| \| 12-10-11	R S T \| \| \| 1 2 3 \| \| \| 12 10 11 4 5 6 \| \| \| 7 8 9

운전 중 일상 점검사항

점검사항	점검방법	조치사항
베어링 소음/진동	청각/촉각	베어링 교환 ,부하 및 이물질 유입 확인
발열상태	온도계, 압력계	과부하 및 배관 압력 점검
모터전류	전류계	과부하시 압력조절
흡입 필터 점검	육안	오염정도 확인 교환
압력확인	압력계	배관 이물질 및 막힘 확인
그리스 점검	청각/촉각	베어링 소음, 발열 확인 후 베어링 교환 혹은 그리스 주입

주요 장애 요인별 점검 사항 및 응급조치 요령

주요장애	점검방법	점검내용 및 조치사항
운전 중 정지	도구를 이용하여 모터팬 돌림 (안 돌아감)	사용 중지, 즉시 A/S 필요
	팬이 돌아갈 때	배전반 차단기 과부하 여부 점검
	테스터기를 이용 전기적인 사항 점검 (모터 소손 여부 확인)
공기량 감소	흡입 필터 점검	필터 이물질 제거
공기량 감소	배관 누설 여부 점검	배관 누설시 기밀조치
이상 소음	압력계 확인	과부하 여부 확인
이상 소음	발열 상태 점검	과부하 여부 확인
열이 많이 발생	압력계 점검	과부하 여부 확인

안전상 주의 사항

	본 표시는 단자박스에 부착되어 있으며 잘못된 결선에 의한 제품 손상 및 화재 방지 주의를 필요로 합니다. 단자박스 뚜껑 내측에 결선 요령이 각인되어 있으면 주문사양 제품의 결선 및 특수 결선에 관한 사항은 결선도를 참조하시고, 반드시 인가된 취급자에 의하여 결선도에 맞게 결선 하시기 바랍니다.
	본 표시는 단자박스에 부착되어 있으며 전기 관련 주의를 필요로 합니다. 본 제품의 사용전압은 삼상전원을 사용할 경우 220V~440V까지 사용할 수 있으며 인명에 치명적인 피해 및 합선, 누전에 의한 화재 등의 피해를 끼칠 수 있으므로, 반드시 인가된 취급자에 의하여 결선도에 맞게 결선하시기 바랍니다.
	본 표시는 제품의 전면부인 임펠러 커버에 부착되어 있으며 고열에 의한 화상 방지 주의를 필요로 합니다.
