| IHB- |
1102,1202 |
Single
Phase (3Ø) |
|
|
|
| |
|
| |

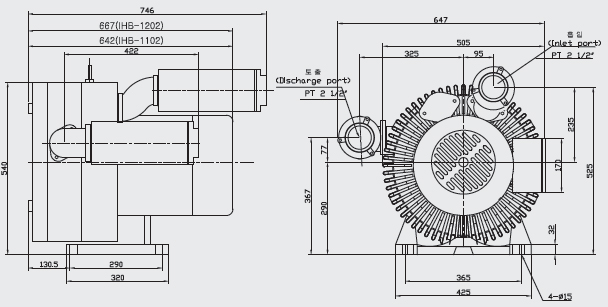

| Unit
: mm |
 |
성능 개선을 위하여 사전 고지없이 외형이 변경될 수
있습니다.
The dimension can be changed for improvement
without notice. |
|
| - PERFORMANCE & SPECIFICATIONS |
|
| 항
목 |
IHB-1102 |
1102
고효율 |
| 50Hz |
60Hz |
60Hz |
| 상수 Phase |
3 |
| 모터 Motor |
HP |
15 |
16.8 |
17.6 |
| kW |
11 |
12.6 |
13.2 |
| 소음 Sound Level |
dB(A) |
79 |
82 |
82 |
| 전류 Current(A) |
220V |
40 |
40 |
43.3 |
| 380V |
23.2 |
23.2 |
25.0 |
| 정격토출 Rated
Pressure |
mmaq |
6000 |
6200 |
6200 |
inch  |
236.22 |
244.09 |
244.09 |
| psig |
8.53 |
8.82 |
8.82 |
| 정격흡입 Rated
Vacuum |
mmaq |
4000 |
4300 |
4300 |
| inch |
157.48 |
169.29 |
169.29 |
| psig |
5.69 |
6.12 |
6.12 |
| 최대풍량 max Air
Flow |
㎥/min |
8.4 |
10 |
10 |
| cfm |
296.7 |
353.2 |
353.2 |
| 재질 Material |
Impeller |
ALDC12.1 |
| Casing |
Cast Iron (FC-20) |
| 베어링 Bearing |
Front/Rear |
6207z/6308z |
| 무게 Weight |
220 |
220 |
232 |
| 기동계급 Starting
Class |
K |
| 절연계급 Insulation
Class |
F |
| 항
목 |
IHB-1202 |
1202
고효율 |
| 50Hz |
60Hz |
60Hz |
| 상수 Phase |
3 |
| 모터 Motor |
HP |
20 |
23.1 |
23.1 |
| kW |
15 |
17.3 |
17.3 |
| 소음 Sound Level |
dB(A) |
79 |
82 |
82 |
| 전류 Current(A) |
220V |
54 |
56 |
55.5 |
| 380V |
31.3 |
32.3 |
32.0 |
| 정격토출 Rated
Pressure |
mmaq |
7000 |
7200 |
7200 |
| inch |
275.59 |
283.46 |
283.46 |
| psig |
9.96 |
10.24 |
10.24 |
| 정격흡입 Rated
Vacuum |
mmaq |
4500 |
4800 |
4800 |
| inch |
177.17 |
188.98 |
188.98 |
| psig |
6.40 |
6.83 |
6.83 |
| 최대풍량 max Air
Flow |
㎥/min |
8.4 |
10 |
10 |
| cfm |
296.7 |
353.2 |
353.2 |
| 재질 Material |
Impeller |
ALDC12.1 |
| Casing |
Cast Iron (FC-20) |
| 베어링 Bearing |
Front/Rear |
6207z/6308z |
| 무게 Weight |
236 |
236 |
272 |
| 기동계급 Starting
Class |
K |
| 절연계급 Insulation
Class |
F |
|
| |
 |
|
 |
| |
 |
